セキスイハイムのペットドアは、一度も使われなかった。扉を捨てて暖簾にした
標準で選べるペットドアが、猫にとってはただの爪とぎだった。扉を外し、ダイソーの菜箸とランチョンマットと3Dプリンターで暖簾式に作り替えた記録。失敗は三回。
結論：扉を外して、暖簾にした
セキスイハイムの標準で選べるペットドア。これが一度も使われなかった。
猫が通らない。使い道といえば、扉の面をシャカシャカと引っ掻く、爪とぎの代わりくらいだった。
なので、扉そのものを外した。代わりに菜箸と布で暖簾を作って掛けた。3Dプリンターで作ったのは、菜箸を突っ張り棒にするためのアダプタ2個。
以下、失敗三回込みの記録。
標準のペットドアは、猫にとって爪とぎだった
まず現物。

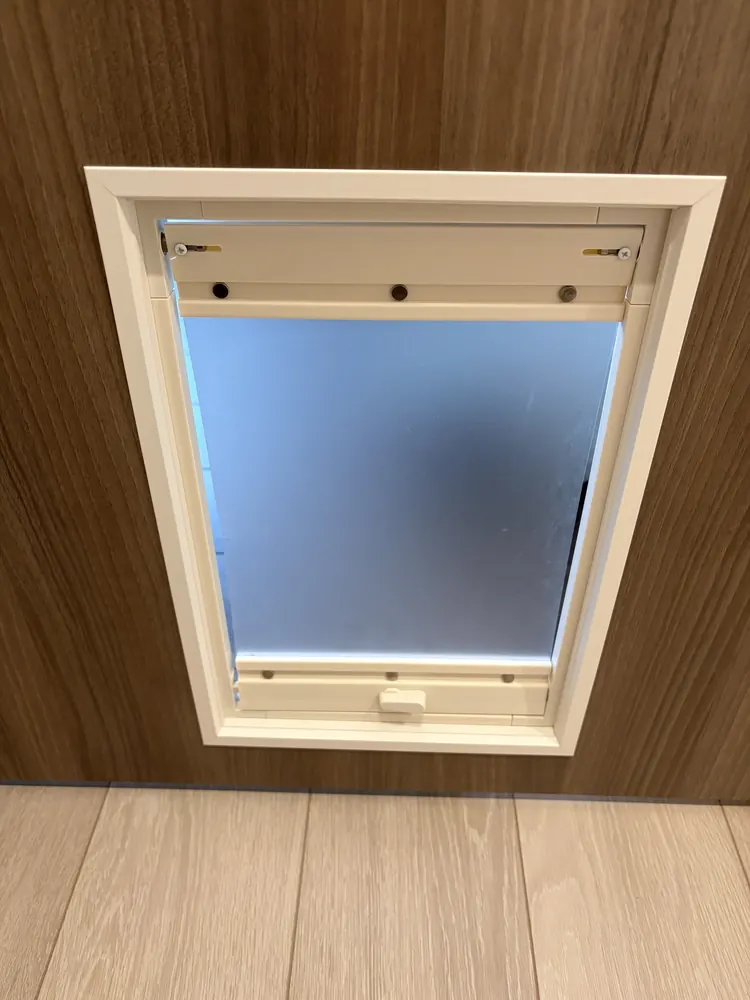

改造前の状態。すりガラス状の扉板と、上下のロック。
家を建てるときに、標準で選べるものとして付けた。ちゃんとしたメーカー品だ。それでも使われなかった。
理由は三つある。
そもそも左右が空きすぎている。 写真で見てのとおり、扉板と枠のあいだに隙間がかなりある。密閉するための扉なのに、隙間だらけだった。
扉板が重い。 PPシートのような薄い板に、プラスチック製のロック機構が付いている。この重さのせいで、押しても勢いよく返ってくる。
うるさい。 開くたび閉じるたびに、ガチャガチャと鳴る。
決定打はこれだった。一度、猫が扉に挟まった。 当然ながらブチギレられた。
それ以来、ロックは掛けっぱなしになった。開けない扉として、運用していたことになる。
1歳を超えたので開けてみたが、やはり使えなかった
ビビンバも1歳を超えた。そろそろ自由に出入りしてほしい。
そう思ってロックを外してみたのだが、状況は何も変わっていない。重いものは重いし、うるさいものはうるさい。挟まれた記憶がある相手が、自分から突っ込んでいくわけがない。
ここで、改造することにした。
分解は、ネジを緩めるだけだった
構造が単純なので、分解も単純だった。

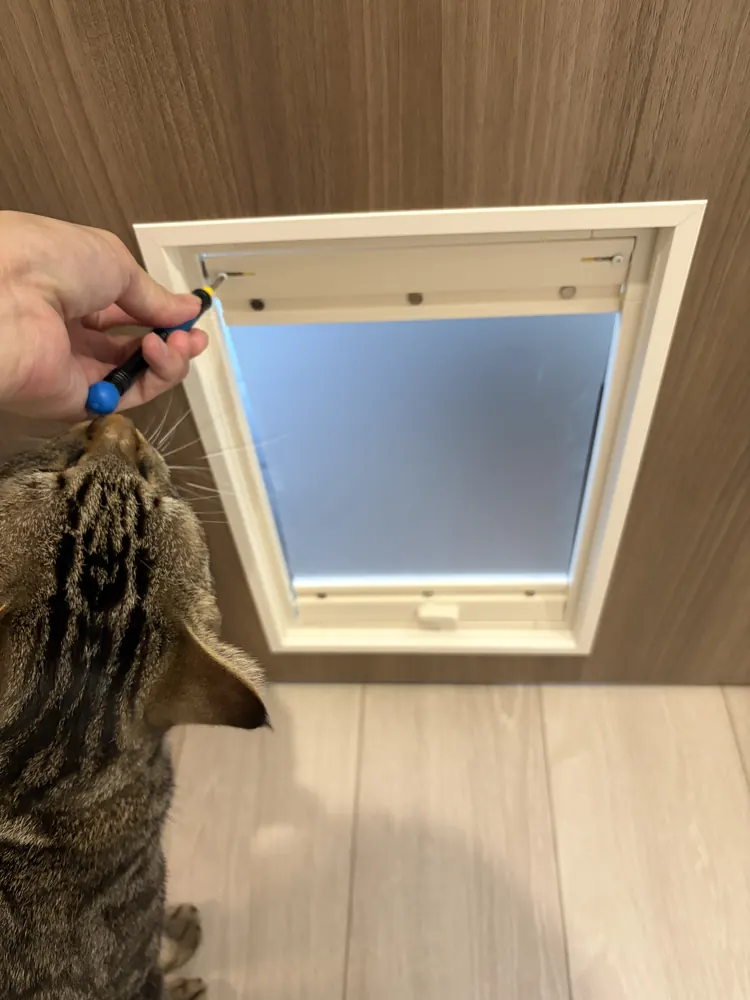

上側のネジを緩めているところ。監督が至近距離で監視している。
上側のネジをドライバーで緩めるだけで、扉部分は外れた。枠は壁に残る。
つまり、この枠に収まる何かを作れば、それで済む。
分解は自己責任で。 メーカーの保証対象から外れる可能性がある。この記事は改造を推奨するものではなく、私がやったことの記録でしかない。
プラスチックをやめて、布にした
代わりの扉を何にするか。
最初はプラスチック板も考えた。ただ、重いと開けてくれないというのが今回の一番の学習。硬い板にした時点で、また同じことになる。
なので布に決めた。
代償として、ロックはできなくなる。閉め切ることを諦める判断になる。ここは割り切った。閉まらない扉より、開かない扉のほうが問題だったから。
採寸は3か所だけ
取り付け部分を測った。
| 項目 | 寸法 |
|---|---|
| 横 | 210 mm |
| 縦 | 310 mm |
| 枠の穴 | 約 8 mm |
穴が両側にあるので、ここに棒を渡せば暖簾が掛けられる。方式は暖簾タイプで決まった。
支柱は、ダイソーの菜箸に落ち着いた
材料はダイソーで揃えることにした。
棒として検討したのは、農業用の支柱、ハンガー、そして菜箸。最終的に選んだのはこれ。
白竹＆スス竹菜箸（4膳、プレーンデザイン） ダイソーオンラインショップ
菜箸にした理由は二つある。
8mmの穴にちょうどいい太さだった。そして普通の菜箸と違って、比較的丸い。使いたい20cmほどの範囲までは先細りせず、太さが変わらない。加工しやすく、それでいて頑丈そうだった。
一回目の失敗：縮む分を切り忘れた
ただし、210mmに切ってはめる、というやり方はできない。
菜箸は曲がらないので、少し長めに切って撓ませて入れる、という手も使えない。だから伸び縮みする仕組みが要る。ここが3Dプリンターの出番になる。
菜箸を芯材にして、両端に取り付け用のアダプタを差す。アダプタの分だけスライドさせて、穴に入れてから伸ばす。カーテンレールと同じ理屈だ。
まず、どのくらいで切るかを決める。

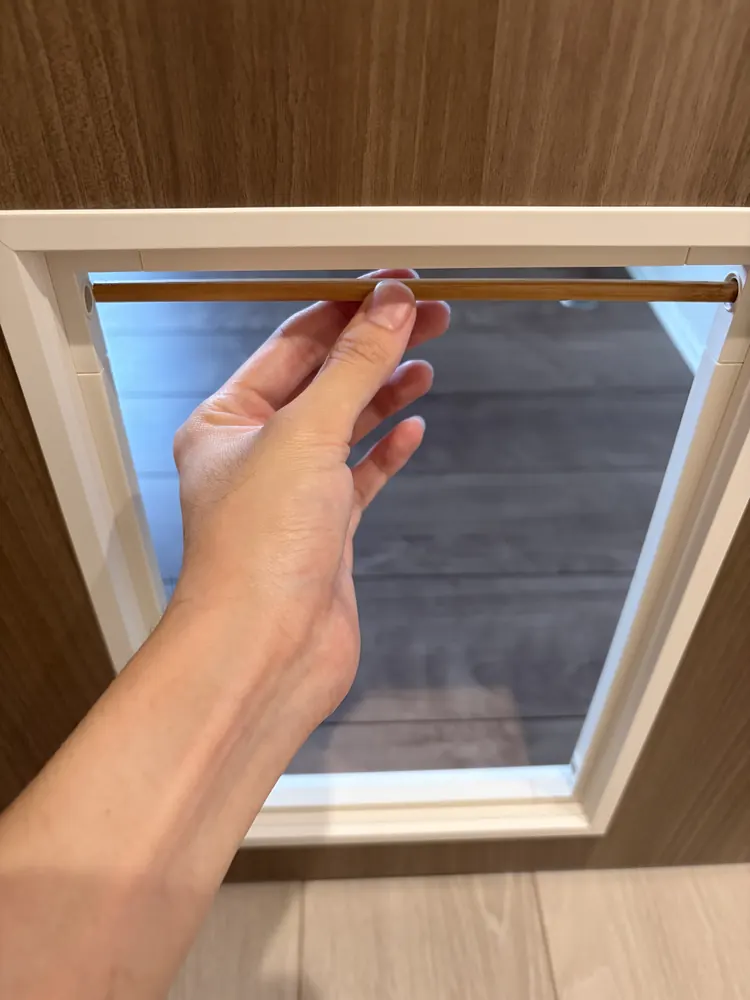

一回目。アダプタが入るぶんの隙間だけ残して、ギリギリで切った。
アダプタが入るだけの隙間があればいい、と思ってギリギリで切った。
これが間違いだった。
縮ませて穴に入れるということは、縮む分の長さも引いておかないと入らない。 アダプタの厚みだけ考えて、ストロークを考えていなかった。

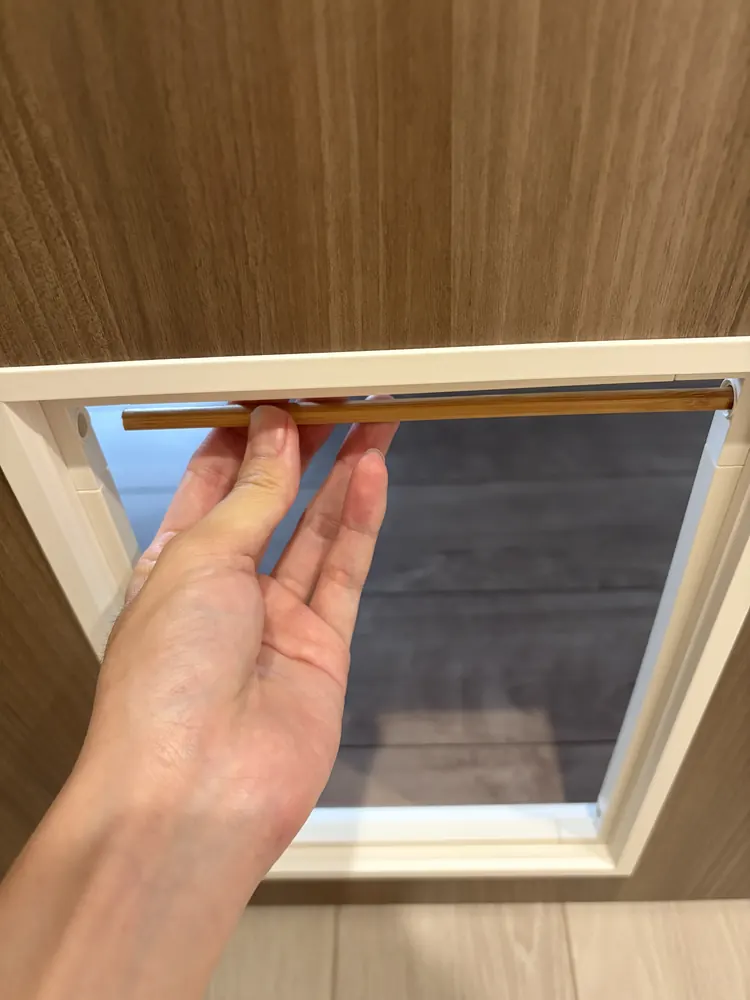

二回目。縮みしろを含めて、さらに短く切り直した。
幸い、被害はなかった。菜箸は4膳入りで、まだ7本残っていた。失敗のコストが実質ゼロの材料を選んでいたのは、結果的に正解だった。
FreeCADで、アダプタを4手順で作った
ここから3Dプリンターの作業。FreeCADのパラメトリックモデリングで作った。

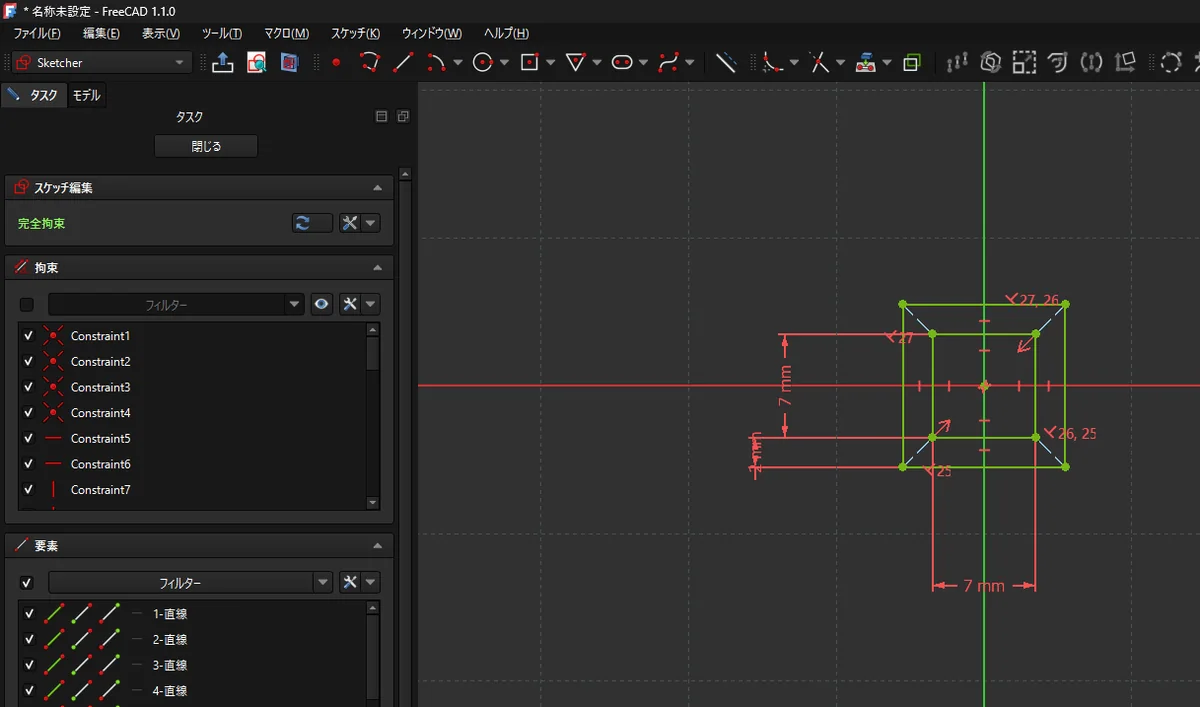

手順1。内径7mm・厚み2mmの四角形を、20mm押し出す。 これが菜箸に被さる筒になる。

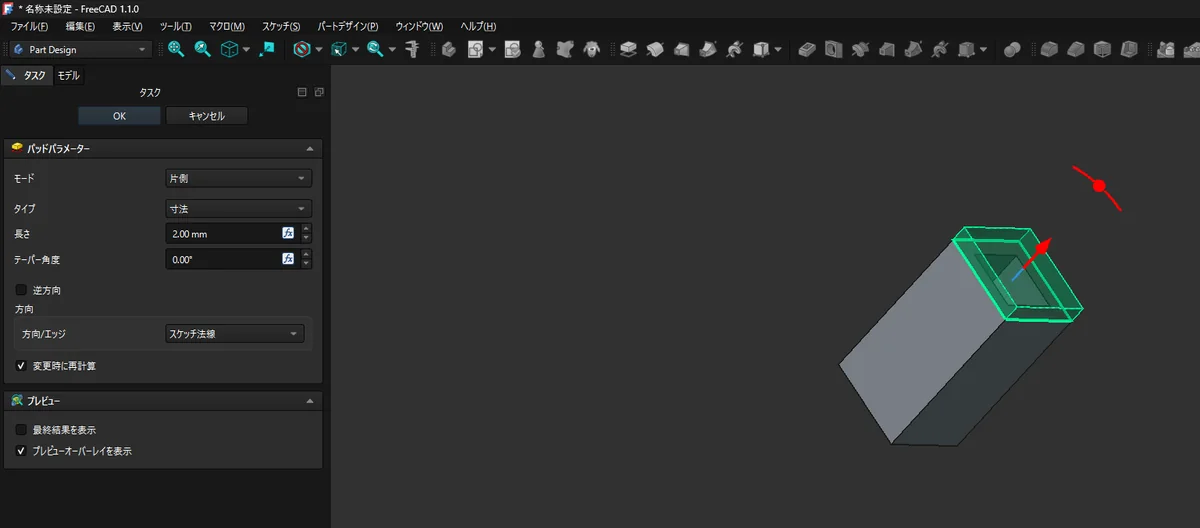

手順2。その上に11mmの正方形を、2mm押し出す。 枠に当たって止まるツバの部分。

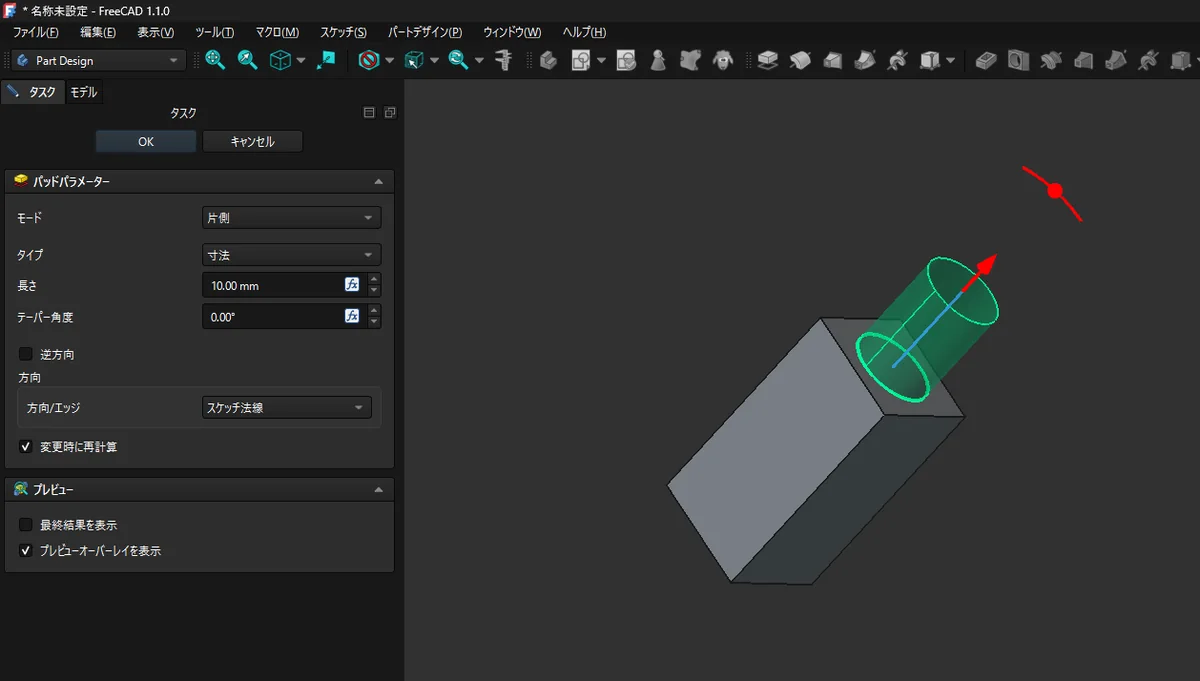

手順3。そこに直径7.5mmの円を、10mm押し出す。 これが枠の8mmの穴に入る軸になる。

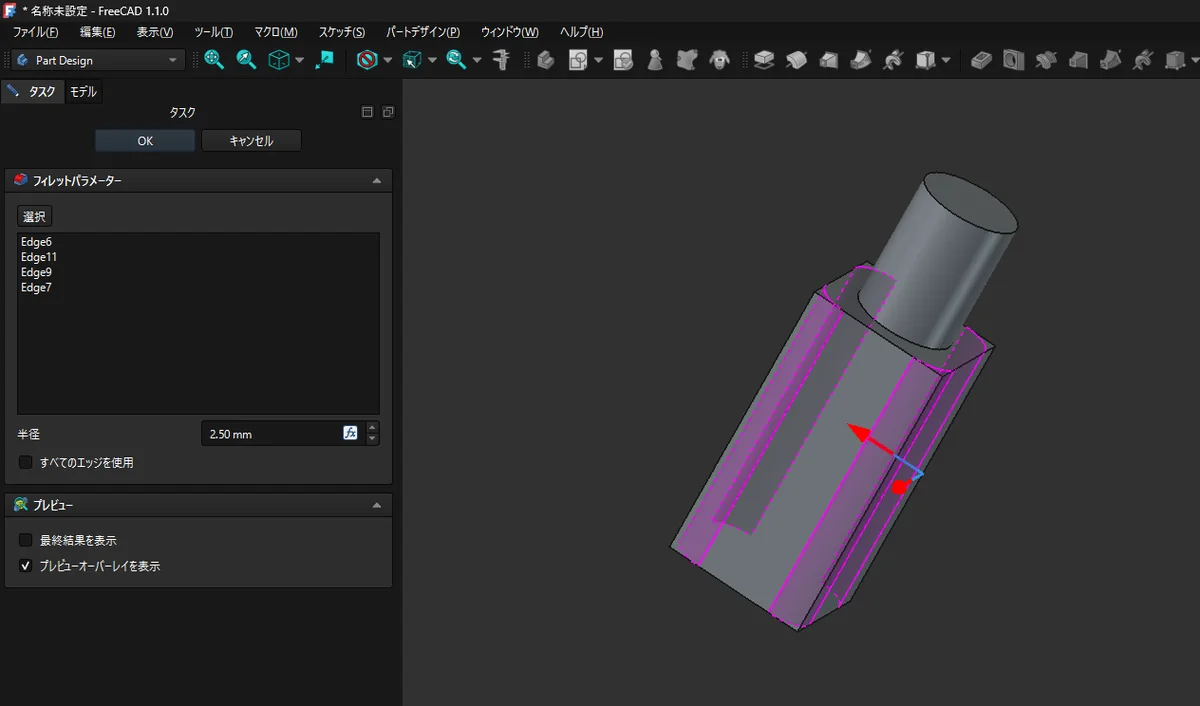

手順4。角をフィレットで丸める。
これでv1が完成した。
アダプタ v1。四角い筒に菜箸を差し、円柱側を枠の穴に入れる。
印刷設定と、サポートを剥がしやすくする小技

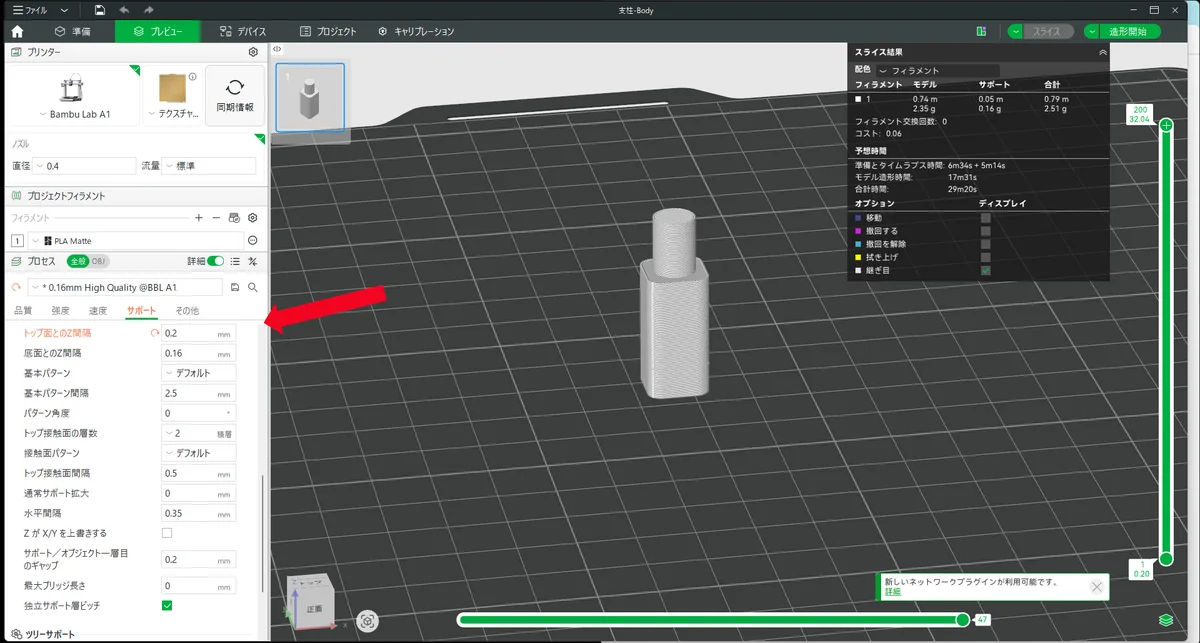

Bambu Studioにインポートして印刷する。
設定はこうした。
- 積層ピッチ 0.16mm
- サポートあり
- 材料 PLA
ひとつ、本来のセオリーから外した判断がある。
この部品には横方向に荷重がかかる。積層方向を考えるなら、寝かせて印刷するのが正しい。立てて印刷すると、層と層のあいだで折れやすい向きに力がかかることになる。
それでも縦で印刷した。中空の部品なので、寝かせるとサポートが大量に必要になって面倒だったから。
そしてもうひとつ、サポート関連の小技。
サポートとトップ面のZ間隔を0.2mmに設定すると、サポートが剥がしやすくなる。 密着しすぎないぶん、手で捻るだけで取れる。
二回目の失敗：v1は短くて垂れた
印刷したv1を、菜箸に差してスライドさせ、穴に入れて伸ばす。
一応、棒を支えることはできた。仕組み自体は成立している。

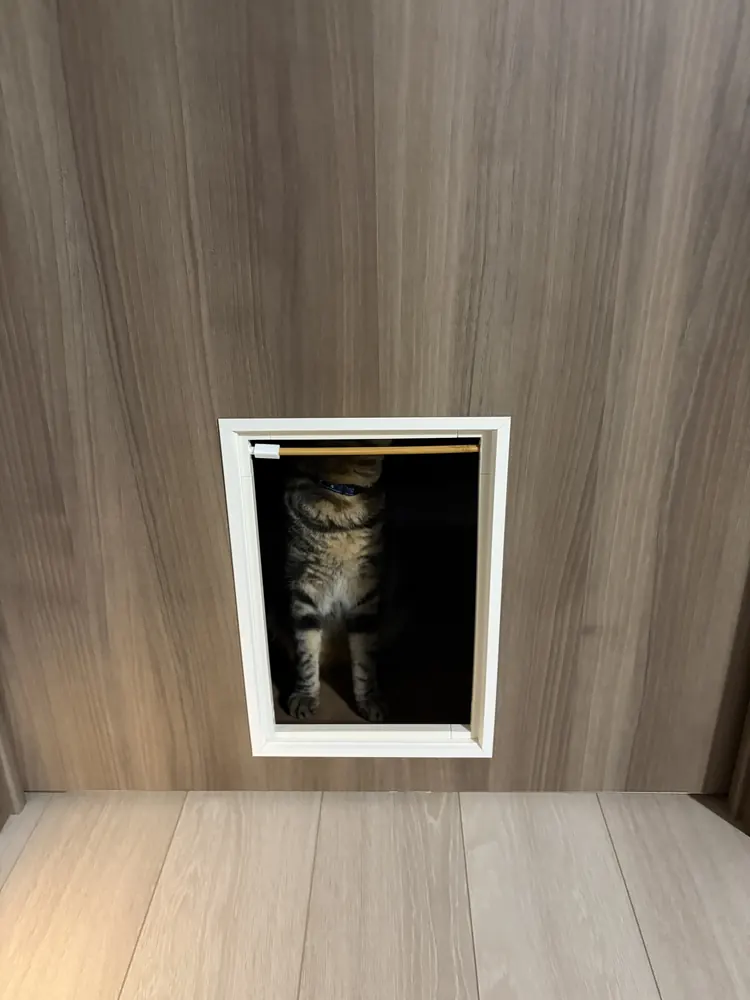

v1を装着したところ。支えてはいるが、少し垂れている。
ただ、菜箸に被さる部分が20mmしかなく、心もとない。実際、わずかに垂れ下がっていた。
v1は失敗。
v2は、筒を倍にして内径を0.1mm絞った
修正は2か所だけ。パラメトリックで作ってあるので、数値を書き換えるだけで済む。
| 項目 | v1 | v2 |
|---|---|---|
| 菜箸に被さる筒の長さ | 20 mm | 40 mm |
| 筒の内径 | 7.0 mm | 6.9 mm |
内径を絞ったのは、7.0mmだとガバガバだったから。

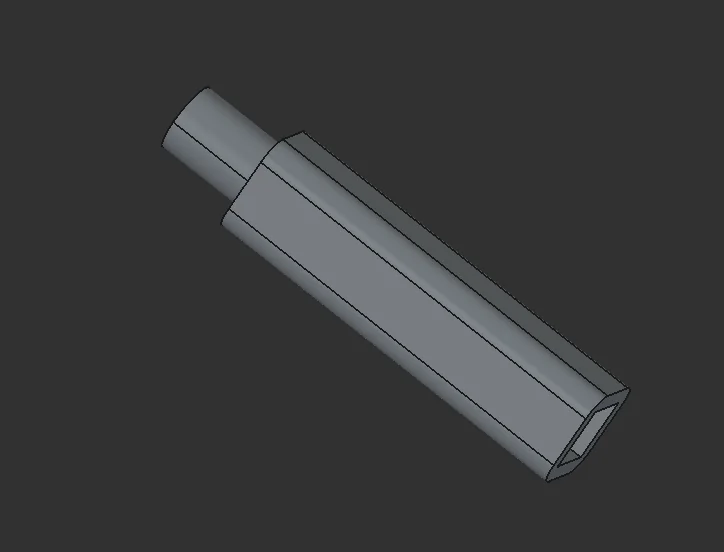

アダプタ v2。筒を倍の40mmに伸ばした。
なお、完成してから思うに、内径は6.8mmでもいけた気がしている。0.1mm刻みで詰めるなら、そこまで行けたはず。
同じ設定で印刷して、装着。

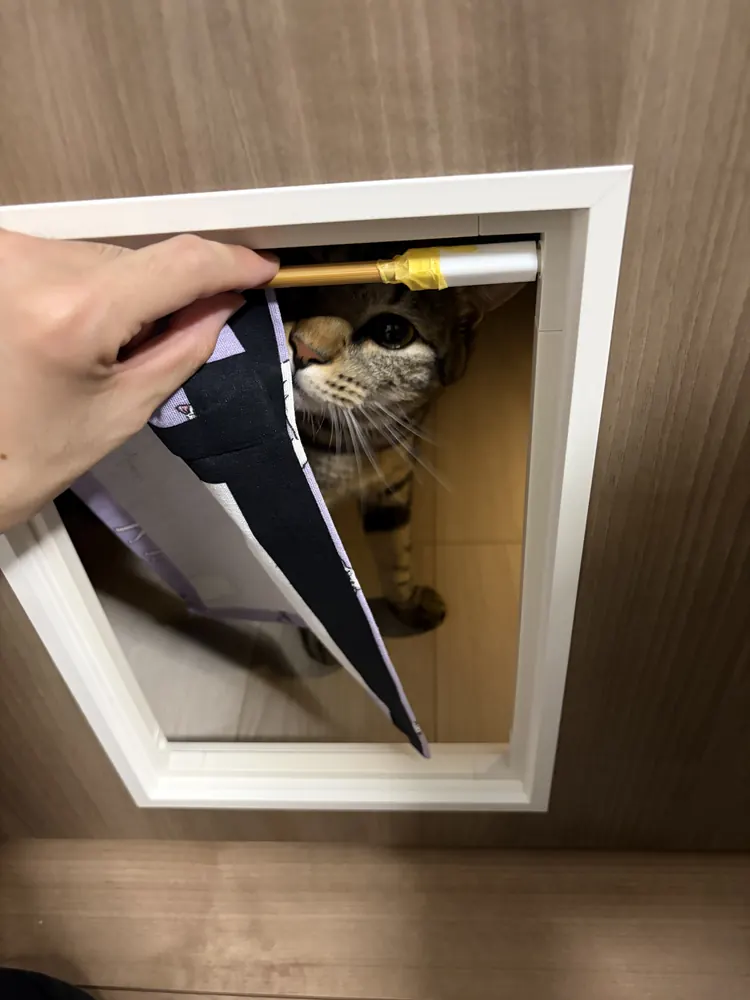

v2を装着。垂れなくなった。位置を決めたらマスキングテープで固定している。
今度は垂れない。スライドさせて位置を決めたら、マスキングテープで止めて支柱は完成。
アダプタのデータを置いておく
同じところで困っている人がいるかもしれないので、v2のデータを置いておく。
寸法は内径6.9mm、軸7.5mm。ダイソーの菜箸と、枠の8mmの穴に合わせてある。手持ちの棒や枠のサイズが違う場合は、この2か所を変えれば足りる。FreeCADファイルのほうはパラメトリックで作ってあるので、数値を書き換えて再生成するだけでいい。
ライセンスはCC BY 4.0。改変も再配布も自由。出典としてこのページのURLを書いてもらえれば足りる。
三回目の失敗：枕カバーは、折ると分厚すぎた
次は暖簾本体。ここで前提をひとつ。
私は裁縫ができない。
なので条件はこうなった。切らずに、折りたたんで裾上げテープで固定するだけで完成すること。
この条件で探して、ちょうど二回折ると枠のサイズになる枕カバーを見つけた。
枕カバー（吸汗速乾、無地） ダイソーオンラインショップ
買って試して、二つの問題にぶつかった。
二回も折りたたむと分厚すぎる。布にした理由が「軽くしたい」だったのに、これでは本末転倒だ。
そして折りたたんでも、支柱に通すには穴を開けないといけない。輪っかにする方法を考えていなかった。
穴を開けるとどうなるか。ほつれる。ほつれた糸を猫が食べる。
ここで計画変更。
ランチョンマットも、1cm足りなかった
もう一度ダイソーに行って、ランチョンマットを見つけた。しかも柄が猫だった。
ランチョンマット（キャット柄） ダイソーオンラインショップ
サイズは400 × 300mm。400mmの辺を一回折れば200mmになるので、210mmの開口にちょうどいいと思った。
思っただけだった。

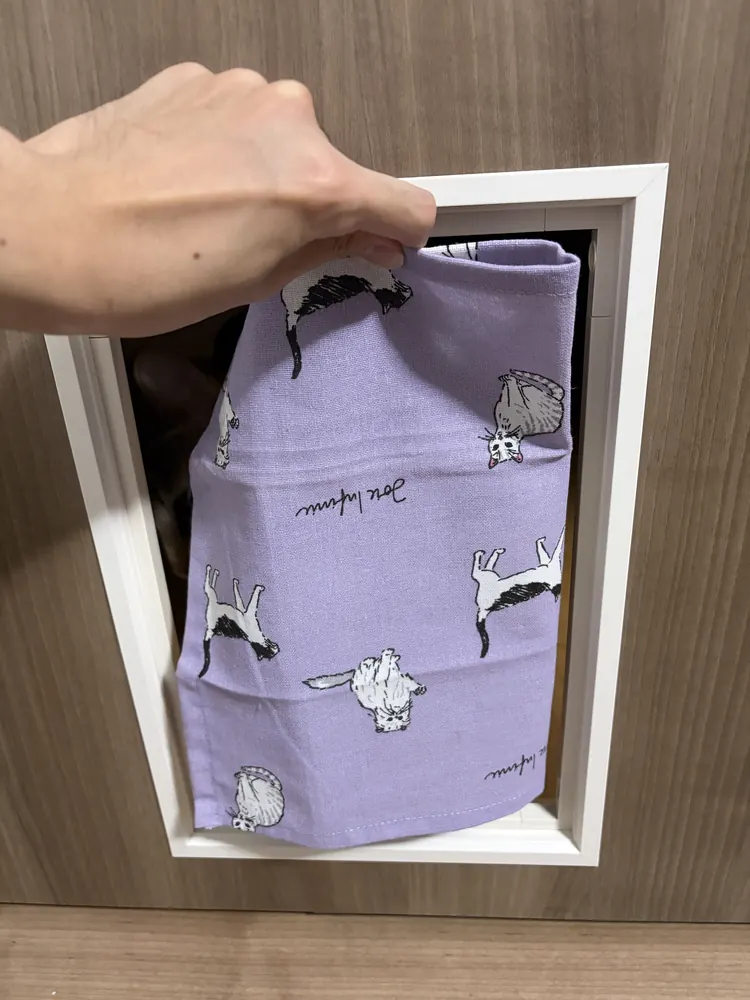

折って当ててみたところ。わずかに幅が足りない。
200mmと210mm。差は10mm。そして、この10mmが思っていたより大きかった。
折って使う作戦はここで終わった。切るしかない。
裁縫ができないので、全部裾上げテープで解決した
切ると、当然ほつれる。ほつれた糸は猫が食べる。ここは絶対に潰す必要がある。
やったことはこう。
開口に当てながらのりしろ分余裕をもって印を付けて、横を切る。そしてほつれるのが怖いので、切った端ギリギリまで裾上げテープを貼って止めた。

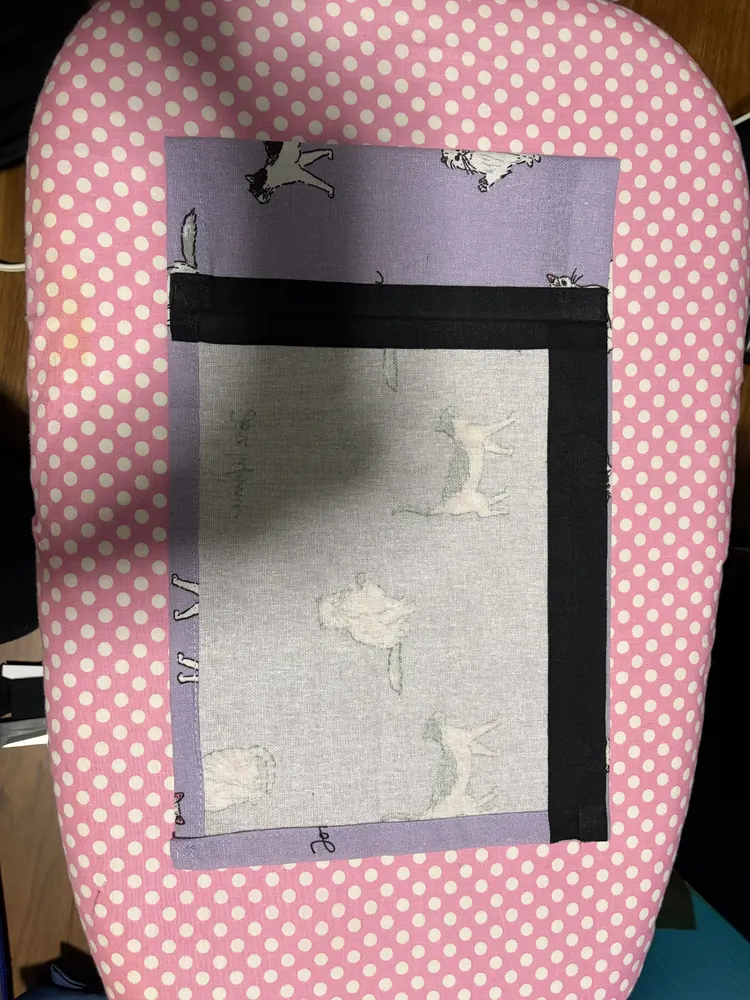

切った端に裾上げテープ。裁縫の代わり。
上側は、菜箸が通るように折って、裾上げテープで留める。これが輪っかになる。ここでは切ることをやめて折るだけにした。

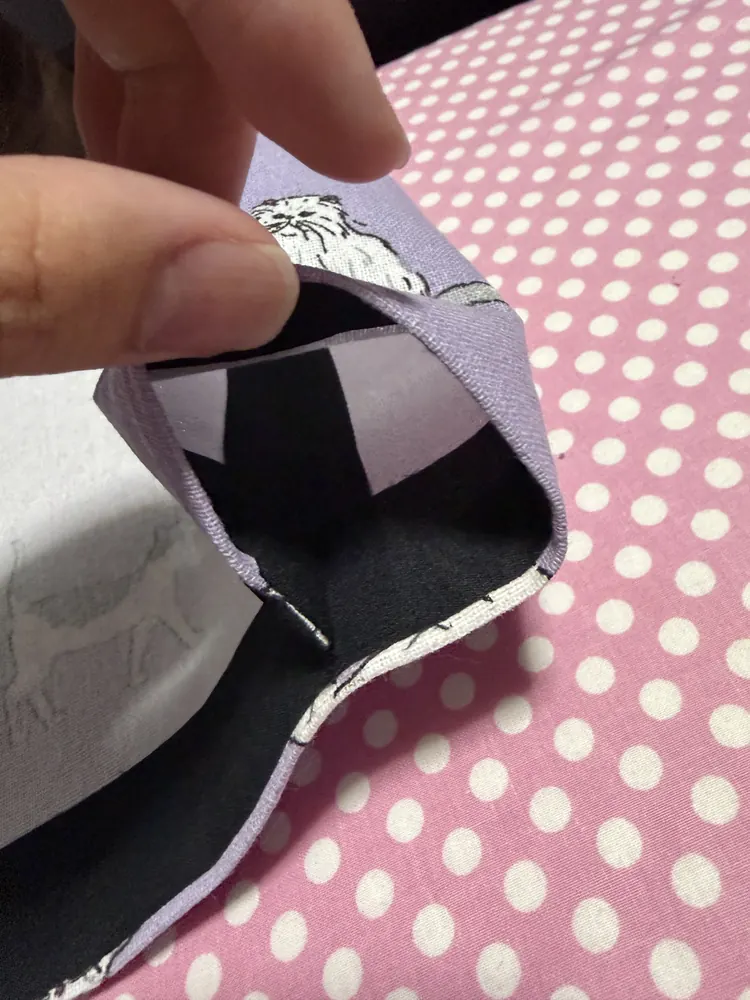

輪っか部分は、追加で裾上げテープを重ねて補強した。
輪っかは布の全体重を受けるので、ここだけ追加でテープを重ねて補強した。
縫った箇所はゼロ。
完成した

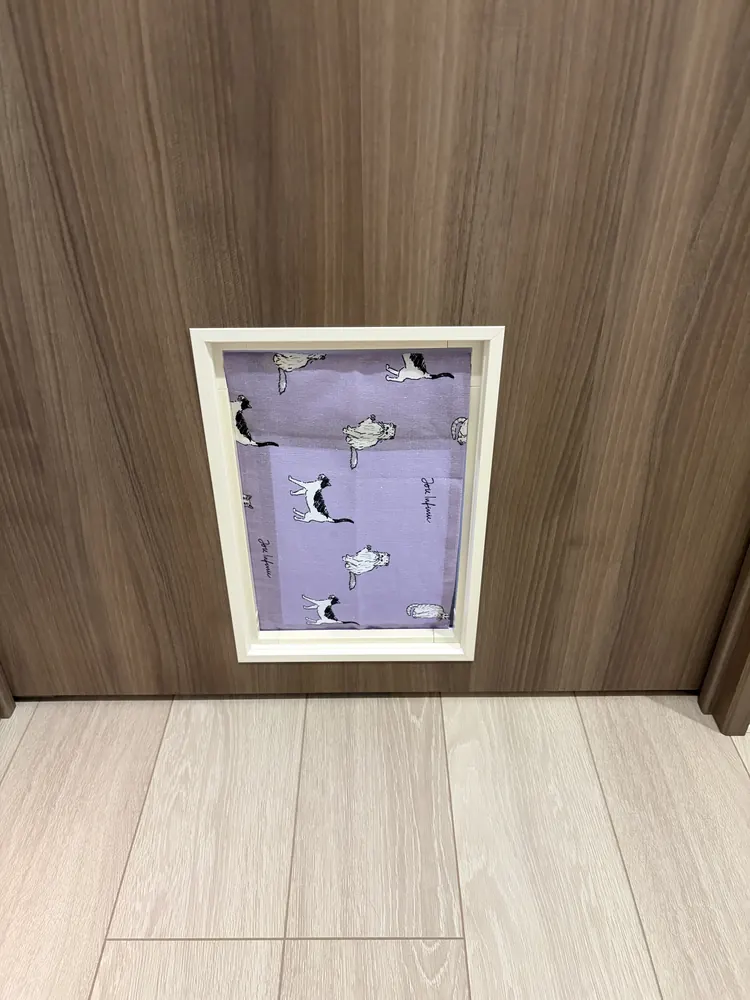

完成。表から見たところ。
表から見れば、結構いい感じにできた。
枠が白いので、猫柄の布との相性も悪くない。少なくとも、爪とぎになっていた頃よりは見られるものになった。
裏は見栄えが悪い。でも監督は通った
正直に書くと、裏側の見栄えは良くない。
裾上げテープの黒が出るし、切った端の処理も雑。

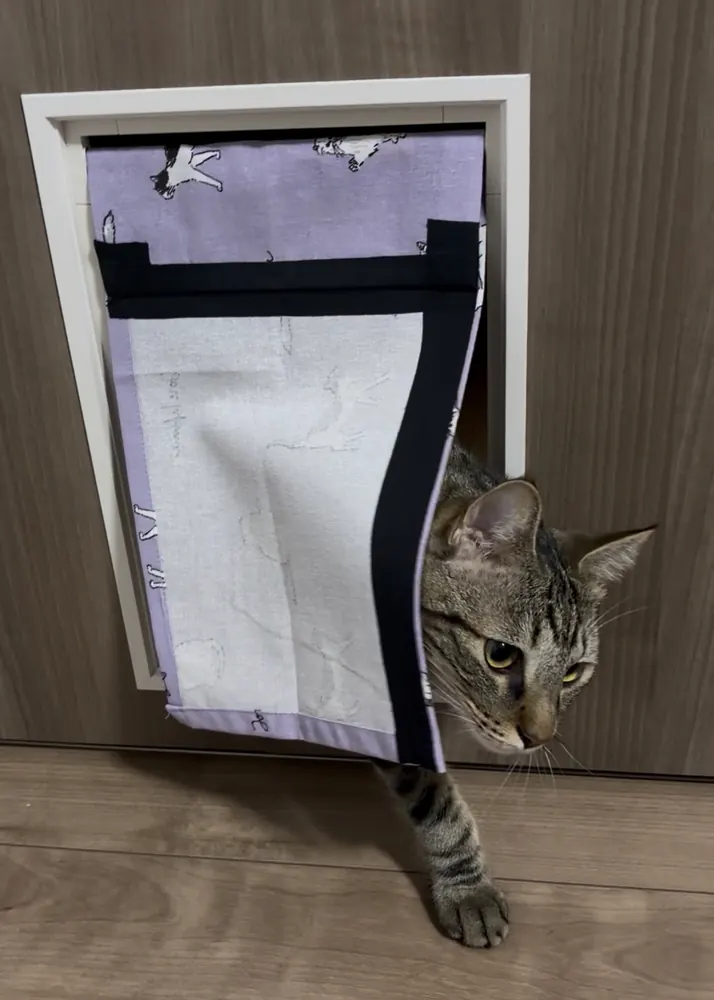

裏から見たところ。見栄えは悪いが、監督は通る。
それでも、ビビンバは通った。
1年ぶんの「開かない扉」が、これで終わった。重くないし、音もしない。挟まる機構そのものがない。
気に入ってそうなので、良しとします。
まとめ：失敗は三回、被害はほぼゼロ
今回やったことを並べるとこうなる。
- 菜箸を短く切りすぎた（縮みしろを忘れていた）
- アダプタv1の筒が短くて垂れた（20mm → 40mm）
- 枕カバーが分厚すぎ、穴を開けるとほつれた（素材ごと変更）
三回失敗しているが、捨てたのは菜箸1本とPLA少々と枕カバー1枚だけ。
これは運が良かったのではなく、最初に安い材料を選んだ結果だ。ダイソーで揃えたのは節約のためだったが、実際に効いたのは失敗できる回数のほうだった。
支柱はマスキングテープで留めたままだが、いまのところ落ちる気配はない。ロック機構は、気が向いたら付け足すことにする。
